Внешняя сеть

Схема построения внешней сети

External Network - внешняя сеть
Виртуальные сети типа L2
VNET1 (VLAN ID: 100-105) - L2 сеть, подключенная к внешней сети и имеющая назначенные VLAN теги 100 - 105
VNET2 - L2C сеть, подключенная к сети маршрутизации данных с назначенным VLAN тегом 200
VNET3 - L3 сеть, подключенная к сети маршрутизации данных с назначенным VLAN тегом 300
VNET4 - L3 сеть, подключенная к сети маршрутизации данных с назначенным VLAN тегом 200

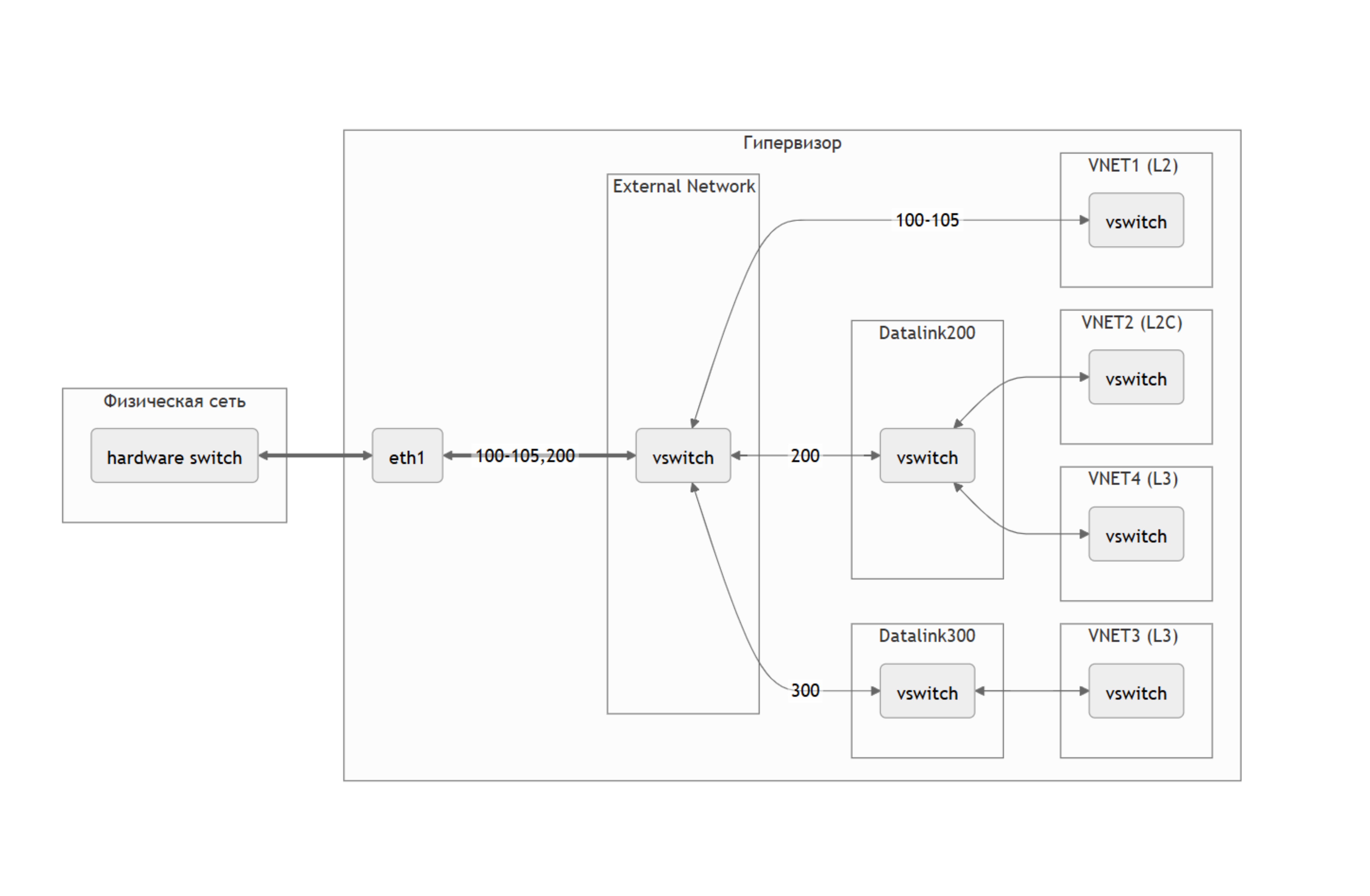

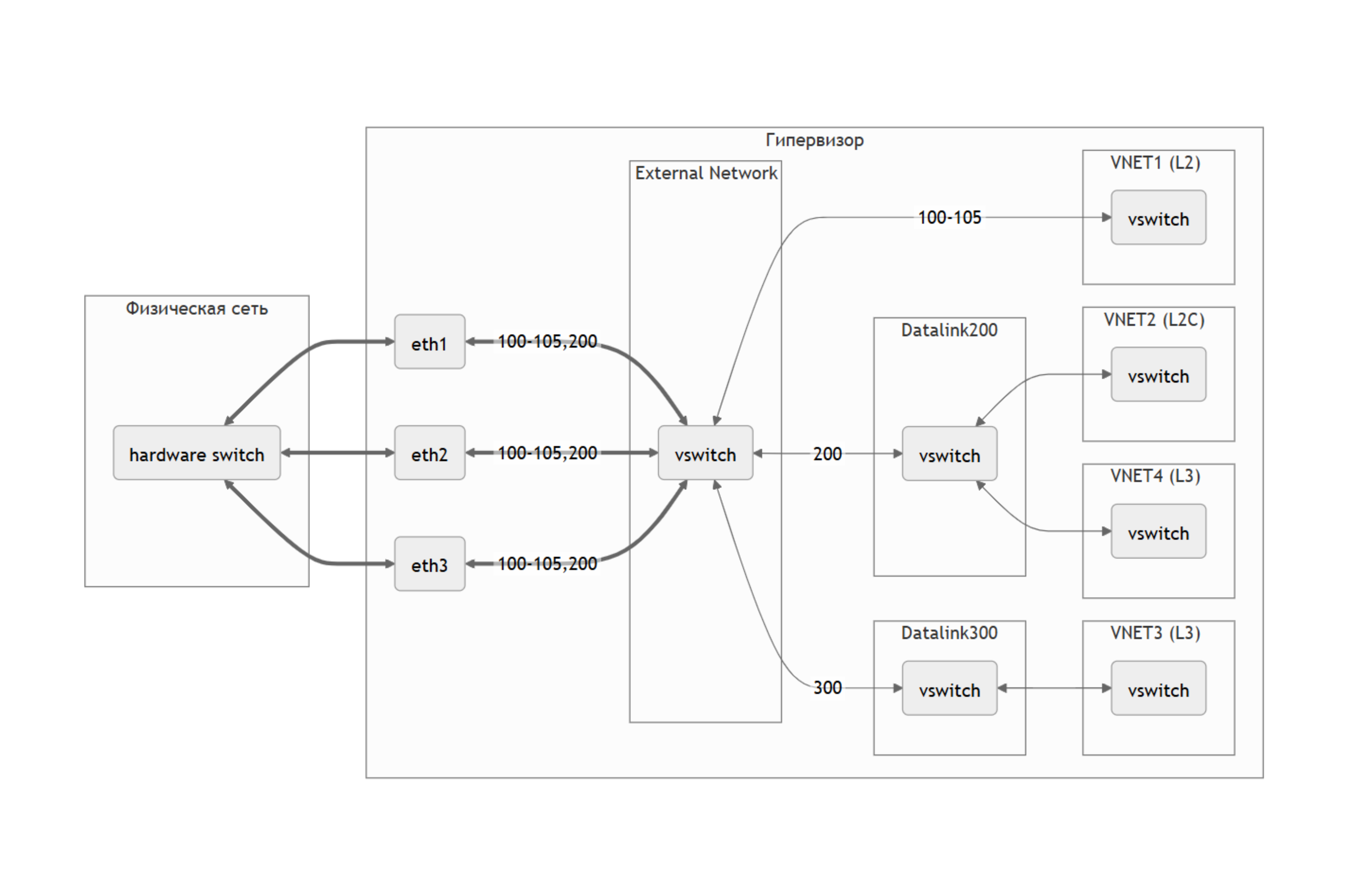

В данных схемах приведён пример внешней сети и подключенных к ней виртуальных сетей.
