Настройка DHCP-сервера

Перед настройкой необходимо убедиться, что была произведена настройка NFS-сервера и DNSmasq-сервера, и известны:

IP-адрес машины, где настроены NFS-сервер и DNSmasq-сервер.
Путь до загрузчика на машине, где настроены NFS-сервер и DNSmasq-сервер.
VLAN.
Подсеть.

Для настройки DHCP-сервера необходимо открыть Server Manager (встроенная в Windows Server консоль для централизованного управления локальными и удаленными серверами). Во вкладке Tools выбрать DHCP.

Вкладка Tools

Откроется окно менеджера DHCP, в котором осуществляется настройка сервера: создание классов вендоров DHCP и создание новых политик для сети.

Окно менеджера DHCP

Примечание

В статье IP-адреса, наименования сетей и пути расположения файлов являются примерами. Необходимо производить настройку в соответствии с существующей инфраструктурой.

Cоздание классов вендоров DHCP

В левой части окна менеджера DHCP будет отображаться вложенная структура DHCP-сервера. Далее в раскрывающемся списке DHCP-сервера необходимо выбрать версию протокола, нажать на нее правой кнопкой «мыши» и в контекстном меню выбрать Define Vendor Classes.

Контекстное меню
Добавить три новых класса. Для этого в окне DHCP Vendor Classes нажать на кнопку Add.

Окно DHCP Vendor Classes
В окне New Class выполнить действия для добавления первого класса:
- В поле Display name ввести:
```
PXEClient: UEFI x64(07)
```
- В колонку ASCII ввести:
```
PXEClient:Arch:00007
```
- Колонки ID и Binary заполняются автоматически.
- Нажать кнопку OK.

  Пример добавления первого класса
Аналогично пунктам 4–5 необходимо добавить второй класс:
- В окне DHCP Vendor Classes нажать на кнопку Add.
- В поле Display name ввести:
```
PXEClient: UEFI x64(08)
```
- В колонку ASCII ввести:
```
PXEClient:Arch:00008
```
- Колонки ID и Binary заполняются автоматически.
- Нажать кнопку OK.

  Пример добавления второго класса
Аналогично пунктам 4–5 необходимо добавить третий класс (PXE Legacy):
- В окне DHCP Vendor Classes нажать на кнопку Add.
- В поле Display name ввести:
```
PXEClient: BIOS (00)
```
- В поле Description ввести:
```
bios,option:client-arch,0
```
- В колонку ASCII ввести:
```
PXEClient:Arch:00000
```
- Колонки ID и Binary заполняются автоматически.
- Нажать кнопку OK.

  Пример добавления третьего класса
Три новых класса в окне DHCP Vendor Classes
Закрыть окно DHCP Vendor Classes, нажав на кнопку Close.

Создание новых политик

Найти папку Scope сети, в которой будет доступен PXE-сервер.
В раскрывающемся списке нужной сети нажать правой кнопкой «мыши» на папку Policies и выбрать в контекстном меню New Policy.

Контекстное меню папки Policies
В открывшемся окне необходимо указать название политики (Policy Name) и описание политики (Description), затем нажать кнопку Next.

Окно DHCP Policy Configuration Wizard
Далее необходимо добавить ранее созданный класс (PXEClient: UEFI x64(07)):
- Нажать кнопку Add.
- В открывшемся окне Add/Edit Condition в поле Value выбрать нужный класс.
- Включить опцию Append wildcard.
- Нажать кнопку Add.
- Нажать кнопку OK.
Окно Add/Edit Condition
Добавить второй класс (PXEClient: UEFI x64(08)), повторив действия из пункта 12.
Убедиться, что в окне DHCP Policy Configuration Wizard отображаются два класса, и нажать на кнопку Next.

Окно DHCP Policy Configuration Wizard
В следующем окне выбрать No и нажать кнопку Next.
Настроить опции DHCP (DHCP Standard Options):
- Выбрать опцию 066 Boot Server Host Name в колонке Available Options и в поле String value указать адрес машины, где настроены NFS-сервер и DNSmasq-сервер.

  Настройка опции 066 Boot Server Host Name
- Далее выбрать опцию 067 Bootfile Name в колонке Available Options и указать путь загрузочного файла на машине, где настроены NFS-сервер и DNSmasq-сервер.

  Настройка опции 067 Bootfile Name

  Путь указан в качестве примера.
- Выбрать опцию 060 PXEClient, если опции нет в списке, ее необходимо создать.
  Инструкция по созданию и добавлению опции 060 PXEClient
  - Перед созданием опции нужно закрыть окно DHCP Policy Configuration Wizard, нажав на кнопку ОК.
  - Нажать правой кнопкой мыши по версии протокола и в контекстном меню выбрать Set Predefined Options.

    Контекстное меню
  - В открывшемся окне Predefined Options and Values оставить настройки по умолчанию и нажать кнопку Add.
  - В окне Option Type:
    - В поле Name ввести: PXEClient.
    - В поле Data type выбрать: String.
    - В поле Code ввести: 60.
    - В поле Description ввести: Support PXE client.
    - Нажать кнопку OK.
  - Закрыть окно Predefined Options and Values.
  - Вернуться в папку Policies выбранной сети, нажать правой кнопкой «мыши» на созданную политику и в контекстном меню выбрать Properties.

    Контекстное меню

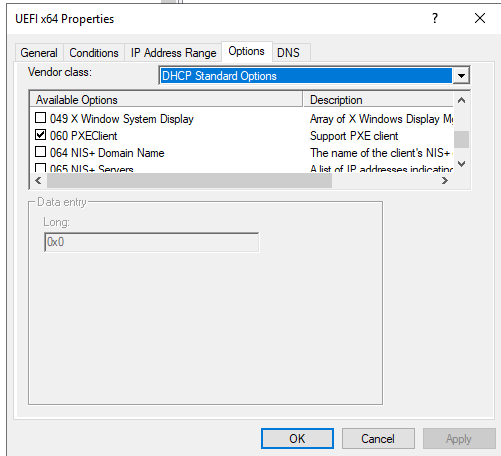

  - В открывшемся окне во вкладке Options выбрать опцию 060 PXEClient и нажать кнопку OK.

    Вкладка Options
Создать новую политику. Нажать правой кнопкой «мыши» на папку Policies и выбрать в контекстном меню New Policy.
В открывшемся окне необходимо указать название политики (Policy Name) и описание политики (Description), затем нажать кнопку Next.

Окно DHCP Policy Configuration Wizard
Далее необходимо добавить ранее созданный класс (PXEClient: BIOS (00)):
- Нажать кнопку Add.
- В открывшемся окне Add/Edit Condition в поле Value выбрать нужный класс.
- Включить опцию Append wildcard.
- Нажать кнопку Add.
- Нажать кнопку OK.
Окно Add/Edit Condition
Убедиться, что в окне DHCP Policy Configuration Wizard отображается нужный класс, и нажать на кнопку Next.
В следующем окне выбрать No и нажать кнопку Next.
Настроить опции DHCP (DHCP Standard Options):
- Выбрать опцию 066 Boot Server Host Name в колонке Available Options и в поле String value указать адрес машины, где настроены NFS-сервер и DNSmasq-сервер.

  Настройка опции 066 Boot Server Host Name
- Далее выбрать опцию 067 Bootfile Name в колонке Available Options и указать путь загрузочного файла на машине, где настроены NFS-сервер и DNSmasq-сервер.

  Настройка опции 067 Bootfile Name

  Путь указан в качестве примера.
- Выбрать опцию 060 PXEClient.
- Закрыть окно DHCP Policy Configuration Wizard, нажав на кнопку ОК.

Доступность PXE-сервера для всех сетей

Если доступность PXE-сервера необходимо обеспечить для всех сетей, то создавать политики нужно для общей папки Policies в глобальной конфигурации. Все действия выполняются аналогично шагам 2–14 инструкции по обеспечению доступности PXE-сервера для определенной сети.

Папка Policies в глобальной конфигурации

После настройки DHCP-сервера необходимо перейти к загрузке Space Client Live (PXE) по сети (PXE).
